易燃易爆氣體檢測報警儀紅藍黑三根線怎么接

2021.04.23　瀏覽量：903 次

易燃易爆氣體檢測報警儀紅藍黑三根線怎么接？對于固定式可燃氣體檢測儀而言，一般采用三線制接線方式的都是采用4-20 mA輸出方式的。

所謂三線制就是電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用COM端一根線，其供電大多為24V DC，輸出信號為4-20mA DC。

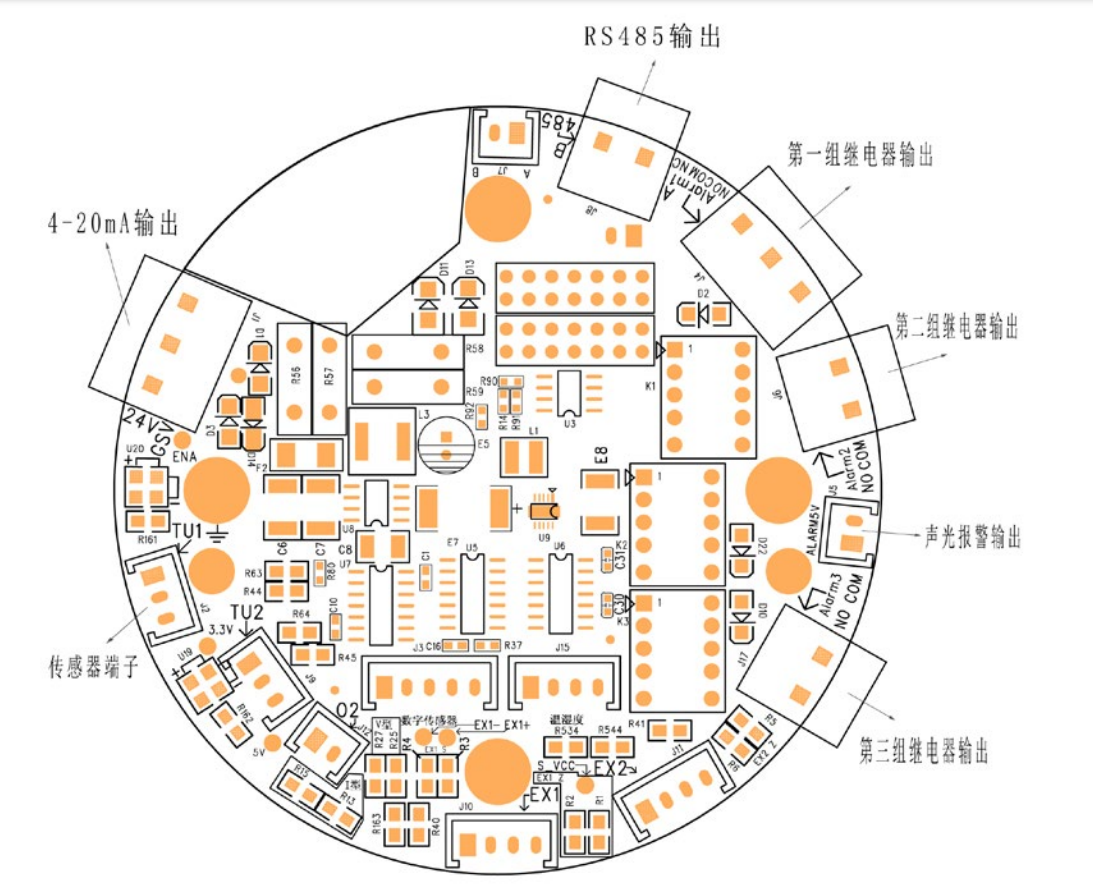

以ERUN-PG51系列固定式氣體檢測報警儀為例，它的三根線的接法就是使用的輸出信號為4-20mA DC的一種接線連接方式。內部構造圖如下圖所示：

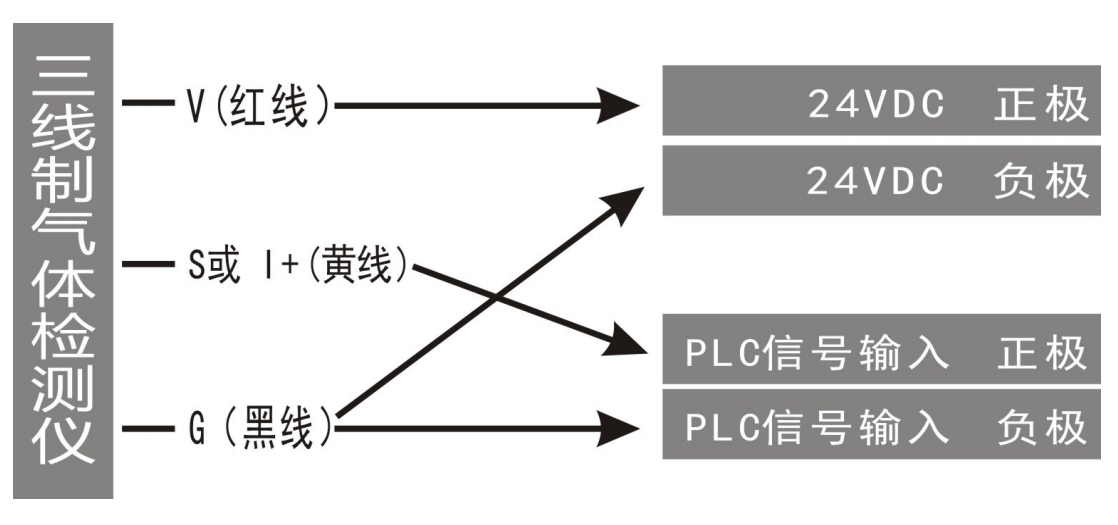

從上圖可以看出，選擇4-20 mA輸出方式時，該接線端子正好有3個接線連接口。逆時針方向從上到下依次為24V DC電源正極接口（紅線）、PLC信號正極接口（黃線）、24V DC電源負極和PLC信號負極共用的COM端接線口（黑線）。具體紅黃黑3三根線可燃氣體檢測儀接線圖如下圖所示：

采用進口高精度氣體傳感器的ERUN-PG51系列固定式氣體檢測儀，具有多種通訊方式可供選擇，可通過有線或無線遠程傳輸、網絡傳輸進行實時監控；三線制4～20mA標準信號和標準總線RS485（modbus-RTU）同時輸出；可選頻率輸出200-1000Hz、Hart協議信號、1～5V輸出、二線制4～20mA、短信報警、無線傳輸（2～5公里或不限距離）；兼容二次儀表、數據采集模塊、PLC、DCS系統，可驅動相關設備。
